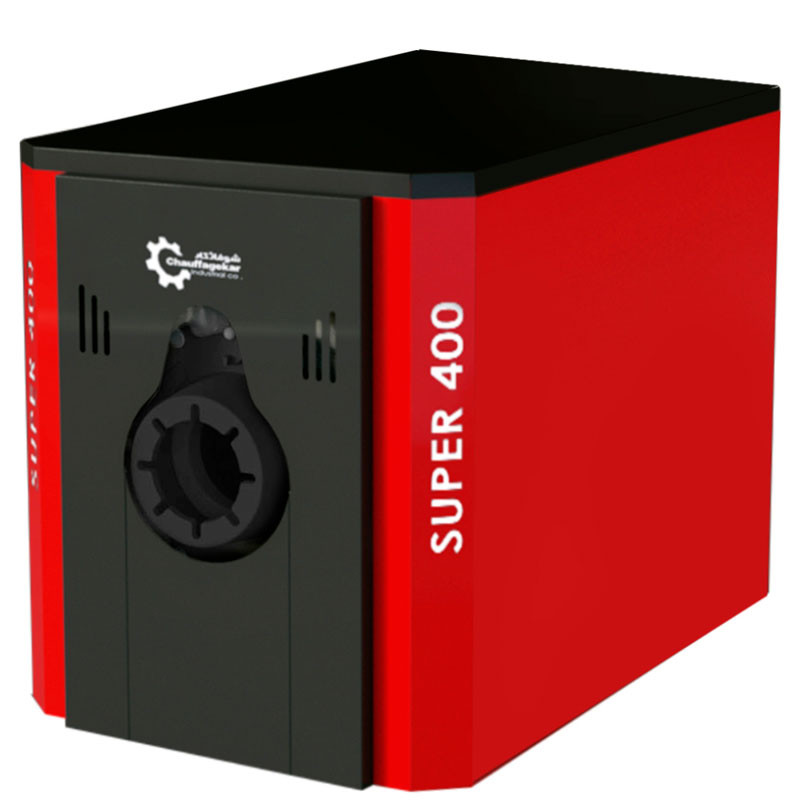

دیگ سوپر 9/400 پره شوفاژکار

دیگ سوپر 400 مدل نه پره شوفاژکار

دیگ چدنی آبگرم شوفاژکار سری سوپر 400 دارای مدل های 5 الی 13 پره از ظرفیت حرارتی 118000 الی 340000 کیلوکالری بر ساعت متناسب برای متراژهای مختلف می باشد. دیگ های چدنی شوفاژکار سری سوپر 400 جهت استفاده در موتورخانه مرکزی و تامین آب گرم مصرفی برای آپارتمان های مسکونی، استخر ها و سایر ساختمان ها با متراژ بنای کل تا 1700 متر مربع، مناسب می باشد. طراحی دیگ های چدنی شوفاژکار به صورت افقی مولتی پاس از آلیاژ چدن مخصوص و با سه پاس مچزای حرکت دود و شعله می باشد که کانال های شعله و آب بر یکدیگر عمود هستند. پره های عقب از نوع Wet back خنک شونده با آب می باشند. دیگ چدنی شوفاژکار مجهز به سیستم توزیع آب مولتی واتر جت (آب پخش کن)، سپر حرارتی و بدنه کاملا ایزوله می باشد که این طراحی در بالا بردن راندمان، کاهش مصرف سوخت و عمر طولانی دیگ بسیار موثر می باشد. دیگ های چدنی آب گرم شوفاژکار به صورت پره ای بوده که موجب تسهیل در حمل و نقل و مونتاژ در هر موتورخانه ای می شود.

سطوح چدنی دیگ شوفاژکار سری سوپر 400 که در داخل در تماس با آب و در محفظه احتراق در تماس با شعله می باشد، به منظور افزایش سطوح جذب حرارت، مضرس شده و دارای فین های تبادل حرارتی می باشد. همچنین طول و قطر کوره احتراق با شکل هندسی شعله هماهنگ شده و مسیر شعله و آب نسبت به هم عمود و در خلاف جهت یکدیگر می باشد. این امر موجب می شود که جذب حرارت توسط دیگ های چدنی شوفاژکار در مقایسه با دیگ های غیر چدنی که سطوح صاف و مسیر شعله و آب موازی دارند، با راندمان بهتری صورت گیرد و در نتیجه مصرف سوخت در دیگ های چدنی شوفاژکار کمتر می باشد.

جنس دیگ های شوفاژکار از آلیاژ مخصوص چدن بوده که در برابر حرارت، استهلاک، زنگ زدگی و خوردگی توسط مواد شیمیایی مقاوم بوده و به دلیل برخورداری از جنس بدنه یکسان، خوردگی های دو قطبی در دیگ شوفاژکار به وجود نمی آید. سرویس های دوره ای و اسید شویی، باعث ایجاد خوردگی و پوسیدگی در دیگ های شوفاژکار نمی شود.

لوله آب پخش کن دیگ های چدنی شوفاژکار از جنس پلی آمید می باشد و در جلوی فلنچ آب برگشت به دیگ نصب می شود. این قطعه موجب تعادل حرارتی و کاهش شوک حرارتی ناشی از آب ورودی با درجه حرارت پایین به بدنه داغ دیگ شده که باعث افزایش طول عمر و راندمان حرارتی دیگ می گردد. دیگ های چدنی آب گرم شوفاژکار همچنین دارای یک شاسی فولادی بوده که در نقش فوندانسیون دیگ عمل کرده و به نصب صحیح و تراز بودن دیگ کمک می کند.

دیگ های چدنی آبگرم شوفاژکار همچنین از طراحی ایده آل برای استفاده در سیستم های تبریدی جذبی برخوردار هستند. بدین صورت که دیگ های چدنی شوفاژکار که در زمستان گرمایش ساختمان را تامین می کنند، در تابستان با قرار گرفتن در مدار سیستم تبریدی جذبی به جای نیروی برق کمپرسورهای تراکمی، انرژی لازم برای بار سرمایی ساختمان را تامین می نماید. در یک سوم انتهایی سقف دیگ شوفاژکار، صفحات چدنی نسوز به نام سپر حرارتی نصب می گردند که باعث ایجاد یکنواختی حرارت در سقف دیگ شده و همچنین باعث کاهش رسوب املاح می گردد.

روپوش های فلزی دیگ شوفاژکار با لایه های پشم شیشه ضخیم در کنار انواع عایق های موجود در درب و مشعلگیرها، اتلاف حرارت از بدنه دیگ را کاهش داده و مصرف سوخت را به حداقل می رساند. قطعات روپوش بعد از مونتاژ پره ها، به راحتی بر روی بدنه دیگ نصب می گردند.

از آنجا که دیگ های چدنی شوفاژکار دارای درب ها و دریچه های متعدد می باشند، به راحتی می توان از طریق این مجاری و بدون نیاز به باز کردن کل دیگ، اقدام به بازرسی پاس های مختلف نمود و در صورت لزوم از همین مجاری اقدام به تمیزکاری و زدودن ضایعات ناشی از احتراق از روی دیگ نمود. با توجه به این که رسوب املاح بر روی سطوح داخلی مجاری عبور آب موجب کاهش راندمان مصرف سوخت می گردد، لذا بازرسی سالیانه و در صورت لزوم شستشوی این مجاری، به شدت توصیه می گردد.
