  منبع دوجداره

  منبع ذخیره آبگرم دوجداره

  منبع دو جداره یکی از اجزای موتورخانه شوفاژ مرکزی می باشد که وظیفه آن تأمین آب گرم بهداشتی می باشد. منبع دو جداره از دو منبع استوانه ای تشکیل شده است به گونه ای که استوانه کوچکتر در داخل استوانه بزرگتر تعبیه شده است. مکانیسم عمل منبع دو جداره به این ترتیب می باشد که آب سرد وارد منبع داخلی شده و آب گرم از دیگ وارد فضای بین دو جدار منبع می شود و از این طریق باعث گرم شدن آب داخل منبع می شود. ورقی که در ساخت جدار خارجی مورد استفاده قرار می گیرد معمولا ضخیم تر از ورقی است که در ساخت جدار داخلی استفاده می شود. ضخامت ورق های مورد استفاده در ساخت منابع دو جداره بر اساس ظرفیت منبع تعیین می شود. بدیهی است که هر چه منبع دارای ظرفیت بزرگتری باشد نیاز است از ورق های ضخیمتری در ساخت آن استفاده شود. ظرفیت منابع آب گرم متناسب با تعداد واحد های ساختمان محاسبه می شود. به طور معمول به ازای هر واحد مسکونی، 100 لیتر ذخیره آب گرم در نظر گرفته می شود. چنانچه هر واحد مسکونی دارای بیش از یک سرویس حمام باشد و یا حمام ها دارای وان باشند، ذخیره آبگرم بهداشتی برای هر واحد تا 150 لیتر نیز در نظر گرفته می شود.

  4
•

  منبع کویل دار

  منبع ذخیره آب گرم کوئلی

  منبع کویل دار یکی از اجزای موتورخانه شوفاژ مرکزی می باشد که وظیفه آن تأمین آب گرم بهداشتی می باشد. منبع کویل دار از یک مخزن تشکیل شده است که یک کویل (شامل لوله های مسی U شکل) در درون آن تعبیه شده است. آب ورودی شهر وارد مخزن شده و آبگرم دیگ وارد کویل مسی می شود، سپس کویل در تبادل با آب موجود در داخل منبع، دمای خود را به آب ذخیره شده در منبع منتقل کرده و از این طریق باعث تولید آبگرم بهداشتی می شود. ضخامت ورق های مورد استفاده در ساخت منابع کویل دار بر اساس ظرفیت منبع تعیین می شود. بدیهی است که هر چه منبع دارای ظرفیت بزرگتری باشد نیاز است از ورق های ضخیمتری در ساخت آن استفاده شود. ظرفیت منابع آب گرم متناسب با تعداد واحد های ساختمان محاسبه می شود. به طور معمول به ازای هر واحد مسکونی، 100 لیتر ذخیره آب گرم در نظر گرفته می شود. چنانچه هر واحد مسکونی دارای بیش از یک سرویس حمام باشد و یا حمام ها دارای وان باشند، ذخیره آبگرم بهداشتی برای هر واحد تا 150 لیتر نیز در نظر گرفته می شود.

  4
•

  منبع انبساط باز (پشت...

  منبع انبساط باز (پشت بامی)

  زمانی که آب موجود در سیستم شوفاژ مرکزی، انرژی گرمایی را دریافت می کند، منبسط شده و حجم آن حدود 4 درصد افزایش می یابد. برای پایین آوردن فشار ناشی از این افزایش حجم و پیشگیری از خسارات احتمالی آن، در مرتفع ترین قسمت ساختمان (اغلب پشت بام)، منبعی تعبیه می شود که به آن منبع انبساط باز گفته می شود. منبع انبساط باز حداقل باید 3 منفذ برای اتصال به لوله ها داشته باشد. بالاترین منفذ برای پر کن آب شهر هست که سر راه آن فلوتر نصب می شود. پایین تر از منفذ پرکن، منفذ دیگری قرار دارد که به کلکتور رفت موتورخانه متصل می شود. و پایین ترین منفذ تعبیه شده در منبع انبساط، به کلکتور برگشت موتورخانه متصل می شود. منبع انبساط باز دو منفذ دیگر به صورت اختیاری می تواند داشته باشد که یکی برای سرریز و دیگری برای تخلیه استفاده می شود. از آنجایی که منابع انبساط باز در معرض هوای آزاد قرار دارند، به راحتی می توانند گرمای آب گرم تولید شده توسط دیگ را در تبادل با هوای سرد بیرون از دست بدهند. لذا عایق بندی مناسب منابع انبساط می تواند تا حدود زیادی موجب صرفه جویی در مصرف انرژی شود.

  4
•

  منبع انبساط بسته (تحت...

  منبع انبساط بسته

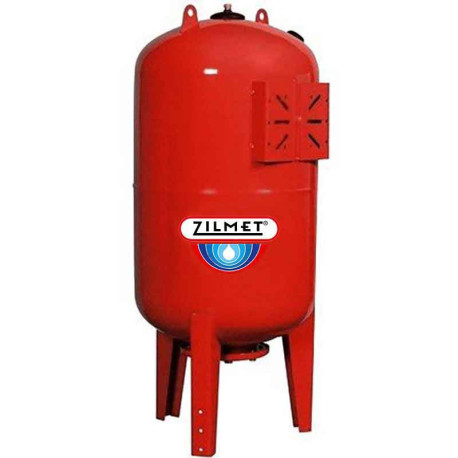

  منبع انبساط بسته از جمله تجهیزاتی است که برای ایجاد فشار مساعد بر روی تجهیزات مختلف در تاسیسات مکانیکی مانند دیگ و یا در مدار پمپ های تقویت فشار آبرسانی مورد استفاده قرار می‌‌ گیرد. وظیفه منبع انبساط در واقع جلوگیری از صدمات ناشی از انبساط حرارتی یا برودتی در سیستم مکانیکی است. منبع انبساط تحت بسته در انواع مختلفی تولید می‌ گردد که از آنجمله می توان به منبع انبساط تیوبی، منبع انبساط دیافراگمی و منبع انبساط با استفاده از سیستم ازت اشاره کرد.
