رله مشعل گازی شکوه مدل G790
22,000,000 ریال
G790
- قابل استفاده برای مشعل های دارای میله یون
- قابل استفاده برای مشعل های تک مرحله
- مناسب برای مشعل های ظرفیت 50.000 الی 500.000 kcal/hr
- یکسال گارانتی
محصولات مشابه
-
رله مشعل گازی دو شیر شکوه مدل G790-2V
26,000,000 ریال
-
رله مشعل شکوه مدل TMG 740-3
126,000,000 ریال
-
رله مشعل گازوئیلی شکوه مدل TF701
21,000,000 ریال
-
رله مشعل دوسوخته شکوه مدل G811-UV
30,000,000 ریال
ارسال به سراسر کشور
در هر گوشه از سرزمین پهناورمان که هستید، در سریع ترین زمان این محصول را به دستتان می رسانیم
سوالی دارید ؟
در مورد این محصول سوالی دارید ؟ با ما تماس بگیرید: 021-86073480
راهنمای خرید آنلاین
راهنمای کامل خرید از سایت را مطالعه نمایید و خریدی آسوده و امن را تجربه نماییداصالت کالا
این محصول اورجینال بوده و با گارانتی اصلی ارائه می شود
رله 790 گازی یون دار شکوه
کنترلر مشعل گازی مدل G790 شکوه، قطعه ای است که جهت کنترل ایمنی و عملکرد بهینه احتراق در مشعل های گازسوزی که دارای سنسور شعله از نوع میله یون هستند، بکار می رود. رله G790 شکوه، یک بُرد الکترونیکی است که توسط قاب نسوز و نشکن از جنس پلی کربنات محافظت می شود. بر روی این قاب، LED نمایشگر وضعیت شعله، LED وضعیت خطا، دکمه ریست و پیچ اتصال رله به پایه رله قرار دارد. از رله گازی شکوه مدل G790 می توان برای مشعل های با ظرفیت 50.000 الی 500.000 کیلوکالری در ساعت استفاده نمود.
نحوه کارکرد رله کنترلر مشعل G790 شکوه
اصلی ترین نقش رله گازی G790 شکوه در انجام عمل احتراق مشعل، کسب اطمینان از سلامت موتور فن و همچنین شیر برقی گاز می باشد. بدین صورت که اطلاعات مربوط به فشار گاز و فشار هوا توسط پرشر گاز و پرشر هوا به رله کنترلر مخابره می شود؛ چنانچه این مقادیر برای انجام عمل احتراق مناسب باشد، رله کنترلر توسط ترانس جرقه جریان برق را در الکترود جرقه زن برقرار می کند و شعله تشکیل می شود. اما اگر مقادیر فشار گاز و هوا برای انجام عمل احتراق مناسب نباشد، رله کنترلر از ایجاد جریان برق در الکترود جرقه زن جلوگیری نموده و بلافاصله به شیر برقی گاز فرمان قطع می دهد تا از نشت گاز بدون شعله و بروز حادثه جلوگیری کند.

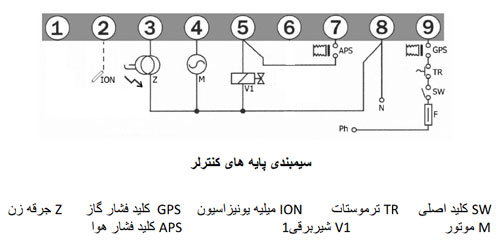

نقشه سیم بندی پایه رله G790 شکوه
