رله مشعل شکوه مدل TMG 740-3

رله کنترلر مشعل شکوه مدل TMG 740-3

به طور طبیعی، مشعل های با توان حرارتی بالا مصرف گاز بیشتری نیز دارند. این بدان معنی هست که در زمان پیش از جرقه زنی و تشکیل شعله، با باز شدن شیر برقی حجم زیادی از گاز در محفظه احتراق مشعل انباشت پیدا می کند. چنانچه به هر دلیلی سیستم جرقه زن عمل نکند و گاز انباشته شده را به آتش نکشد، باعث نشت گاز در فضای موتورخانه شده که می تواند عواقب خطرناکی در پی داشته باشد. بنابراین مشعل های ظرفیت بزرگ نیازمند یک سیستم کنترلی دقیق هستند. رله شکوه مدل TMG 740-3 پاسخی مطمئن به این نیاز هست. این رله کنترلر، یک سخت افزار الکترونیکی هست که فرامین عملکردی متفاوت به صورت نرم افزاری توسط تراشه پردازنده آن برنامه ریزی می شود. این پکیج کنترلر توسط پوششی از جنس پلی کربنات ضد حریق و ضد ضربه، محافظت می شود. برای نمایش عملکردهای متفاوت کنترلر و نیز نمایش خطاهای احتمالی، 6 عدد LED در بالای این رله تعبیه شده است.

ویژگی های اصلی رله شکوه مدل TMG 740-3:

• قابلیت کار با آشکار ساز شعله از نوع الکترود یونیزاسیون و یا چشم الکترونیک UV
• قابل استفاده برای انواع مشعل های گازسوز و دوگانه سوز
• قابل استفاده برای مشعل های با توان حرارتی 500.000 الی 2.000.000 کیلوکالری در ساعت
• دارای چهار خروجی مستقل فرمان به شیر برقی
• دارای دو خروجی مجزای فرمان به الکتروموتور فن
• دارای یک خروجی فرمان به ترانس جرقه
• دارای خروجی فرمان به موتور دمپر (کاربرد برای تمامی مدل های سری LKS 310)
• مجهز به سیستم عیب یاب

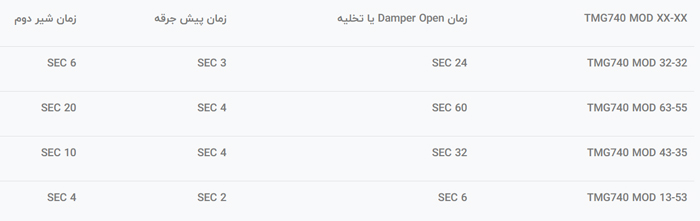

رله شکوه مدل TMG 740-3 دارای چهار مدل مختلف است که از نظر زمان بندی عملکردی با یکدیگر متفاوت هستند. گفتنی ست که از این بین، MOD 32-32 پرکاربرد ترین مدل این رله بوده که پاسخگوی نیاز بیشتر مشعل های استفاده کننده از TMG 740-3 می باشد. در جدول زیر زمان باز شدن دمپر و زمان پیش جرقه برای مدهای مختلف آورده شده است.

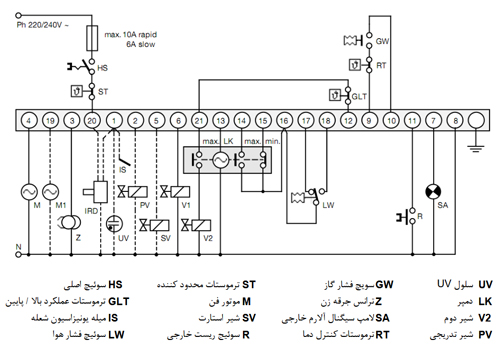

نقشه سیم بندی پایه رله شکوه مدل TMG 740-3:
